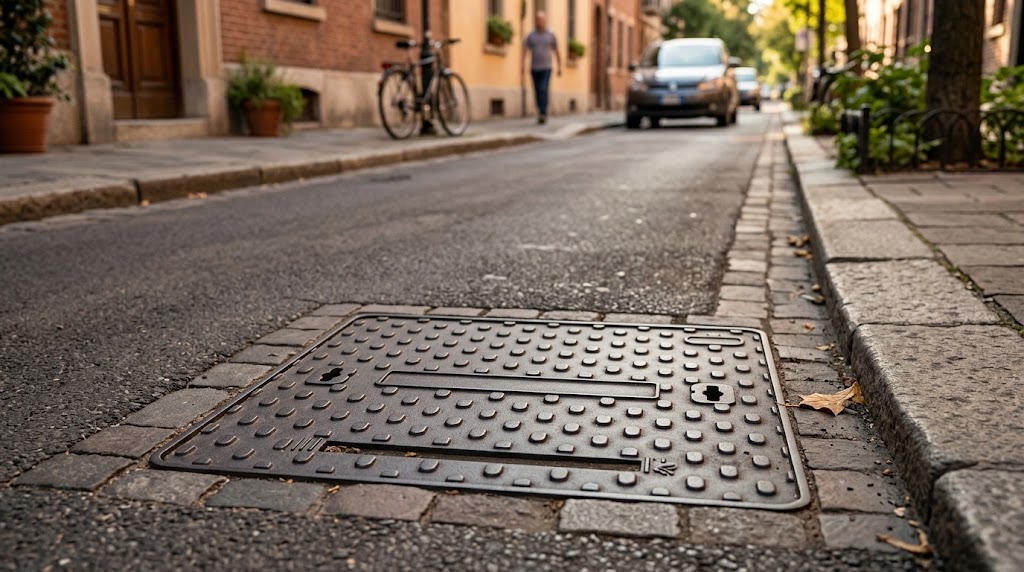

Die Klasse eines Kanaldeckels kennzeichnet eine verifizierte Leistung.
Die Akronyme B125, C250, D400 und F900 bestehen aus einem Buchstaben und einem Zahlenwert, die eine bestimmte Leistungsklasse kennzeichnen. Die Zahl ist mit der Prüflast in Kilonewton angegeben Gemäß der Klassifizierung entspricht B125 125 kN, C250 250 kN, D400 400 kN und F900 900 kN. Diese Daten ermöglichen den Vergleich von Produkten, die einheitlichen Klassifizierungskriterien unterliegen. Sie sollten jedoch nicht als einfache Angabe des maximalen Fahrzeuggewichts interpretiert werden, das über den Schachtdeckel fahren kann.
Das tatsächliche Verhalten eines installierten Geräts hängt vom gesamten System ab, einschließlich Rahmen, Abdeckung, Montage und Tragkonstruktion. Selbst die durch den Verkehr erzeugten Belastungen entsprechen nicht einer statischen Last, die nur einmalig im Labor aufgebracht wird. Daher kann die automatische Umrechnung von 400 kN in eine bestimmte Fahrzeugmasse zu Fehlinterpretationen führen. Die Klasse dient hauptsächlich dazu, das Gerät mit dem vom Standard geforderten Installationskontext zu verbinden.Während das Projekt die realen Arbeitsbedingungen bewerten muss.
UNI EN 124 verknüpft jede Klasse mit dem Installationspunkt
Die Norm UNI EN 124-1:2015 regelt die Klassifizierung von Dachrinnen- und Schachtabdeckungen für Bereiche mit Fußgänger- und Fahrzeugverkehr. Die Klassifizierung umfasst sechs Stufen: A15, B125, C250, D400, E600 und F900, die sich nach den verschiedenen Einbauorten richten. Daher sollte die Auswahl nicht mit der Frage „Welche Klasse bietet die höchste Widerstandsfähigkeit?“ beginnen, sondern mit der Frage „Wo wird der Schachtdeckel eingebaut?“. Der genaue Punkt der städtischen Oberfläche bestimmt den Mindestwert, der zu berücksichtigen ist..
Die Norm unterscheidet zwischen reinen Fußgängerzonen, Gehwegen, straßennahen Bereichen, Fahrbahnen und Bereichen mit besonders hoher Belastung. Daher können auf ein und derselben Straße Vorrichtungen unterschiedlicher Klassen erforderlich sein. Kanaldeckel Ein Lkw auf dem Gehweg wird anders bewertet als einer, der mitten auf der Fahrbahn steht. Für Planer und technische Einkäufer ist diese Unterscheidung entscheidend, da sie verhindert, dass die Lastklasse zu einer simplen Einteilung in „leichte“ und „schwere“ Güter verkommt.
Die B125 umfasst Gehwege, Fußgängerzonen und Parkplätze.
Die Klasse B125 hat eine Prüflast von 125 kN und ist für Gehwege, Fußgängerzonen und ähnliche Flächen sowie für Parkplätze und Parkhäuser gemäß der Norm vorgesehen. Sie ist daher häufig in städtischen Projekten anzutreffen, bei denen der Schachtdeckel nicht direkt auf der Fahrbahn liegt. Die Aufnahme in einen Fachkatalog bedeutet jedoch nicht, dass sie auf jeder mit Fahrzeugen befahrbaren Fläche verwendet werden kann. Es ist stets erforderlich, die tatsächliche Position des Geräts im Verhältnis zum Verkehrsfluss zu überprüfen..
Das Holity-Sortiment umfasst mehrere gusseiserne Schachtabdeckungen der Klasse B125 in verschiedenen Größen und Formen. Einige Modelle vereinen den Zugang zu Versorgungsleitungen, eine rutschfeste Oberfläche und spezielle Konfigurationen zur Geruchsableitung aus dem Schacht. Holity, ein Spezialist für professionelle Ausrüstung für Infrastruktur und öffentliche RäumeDadurch können Sie Produkte derselben Klasse anhand von Größe, Form und Konstruktionsmerkmalen vergleichen. Die Klasse bleibt jedoch nur eines der Auswahlkriterien und ersetzt nicht die Prüfung des nutzbaren Raums und der Kompatibilität mit dem Brunnen.
C250 ist mit bestimmten Straßenrandbereichen verbunden.
Die Klasse C250 entspricht einer Prüflast von 250 kN und nimmt eine Zwischenstellung in der Klassifizierung ein. Ihre Bedeutung wird oft vereinfacht, indem sie allgemein als „Straßenklasse“ definiert wird, doch diese Interpretation kann irreführend sein. UNI EN 124 ordnet C250 explizit dem Bereich von Entwässerungsrinnen am Straßenrand mit festgelegten Maßgrenzen in Bezug auf Fahrbahn und Gehweg zu. C250 muss daher im Zusammenhang mit dem Standort des Geräts und nicht nur im Hinblick auf den Verkehr in der Nähe gelesen werden..
Diese Präzision ist besonders vorteilhaft beim Kauf von Schachtabdeckungen und Abflüssen für Arbeiten, die gleichzeitig Straßenrand, Gehweg und Fahrbahn betreffen. Zwei nur wenige Dezimeter voneinander entfernte Bauteile können unterschiedlichen Betriebsbedingungen ausgesetzt sein und erfordern daher unterschiedliche Beurteilungen. Holity bietet professionelle C250-Schachtabdeckungen aus duktilem Gusseisen in verschiedenen Größen an, sodass Sie die Klasse mit der erforderlichen Schachtgeometrie vergleichen können. Vor der Bestellung muss jedoch unbedingt geprüft werden, ob die im Projekt angegebene Position mit der in der technischen Dokumentation angegebenen Klasse übereinstimmt.
D400 ist die Referenz für Straßen und von Fahrzeugen befahrene Gebiete.
Die D400-Klasse mit einer Prüflast von 400 kN ist für Fahrbahnen, Standstreifen und Parkplätze vorgesehen, die von verschiedenen Fahrzeugtypen befahren werden. Sie zählt daher zu den gefragtesten Bezeichnungen, wenn der Schachtdeckel direkt auf einer verkehrsbelasteten Fläche installiert werden muss. Der Wechsel von C250 zu D400 bedeutet jedoch nicht nur eine Erhöhung der Sicherheitsreserve. D400 gehört zu einer anderen Installationsgruppe und muss ausgewählt werden, wenn der Installationsort tatsächlich in diesen Kontext fällt..
Bei Straßenbauprojekten ist es wichtig, sich nicht ausschließlich auf die Abdeckung zu konzentrieren. Eine D400-Klassifizierung kann beispielsweise eine nicht herstellerkonforme Installation, eine unzureichende Rahmenkonstruktion oder eine nicht zum Schacht passende Konfiguration nicht ausgleichen. Die Holity-Produktkategorie umfasst D400-Modelle aus duktilem Gusseisen in verschiedenen Größen und Ausführungen, die für unterschiedliche Infrastrukturanforderungen entwickelt wurden. Der Vergleich muss daher neben der Klassifizierung auch die Spannweite, die Rahmengröße, die Öffnungsmethode und die für das jeweilige Projekt erforderlichen Eigenschaften berücksichtigen.
Der F900 reagiert auf außergewöhnlich hohe Belastungsbedingungen.
F900 stellt die höchste Stufe der EN 124-Klassifizierung dar und entspricht einer Prüflast von 900 kN. Sie wird in Bereichen eingesetzt, in denen Risiken auftreten können. besonders hohe RadlastenBeispielsweise in spezifischen Flughafen- oder Infrastrukturkontexten. Daher ist diese Klasse nicht die erste Wahl für Stadtstraßen, nur weil das robusteste verfügbare Produkt gewünscht wird. Der Wechsel zu F900 muss durch die tatsächlich zu erwartenden Bedingungen im Einsatzgebiet gerechtfertigt sein.
Unüberlegte Überdimensionierung bedeutet nicht automatisch besseres Design. Produkte sehr hoher Klassen können andere Konfigurationen, Gewichte, Kosten und Handhabungsmethoden erfordern, die technisch begründet sein müssen. Dasselbe Prinzip gilt umgekehrt: Eine zu niedrige Klasse lässt sich nicht allein durch die geringeren Kosten des Geräts rechtfertigen. Die richtige Wahl besteht darin, diejenige Klasse zu identifizieren, die mit dem Einsatzgebiet und den Betriebsbedingungen übereinstimmt.und es in das Gesamtinfrastrukturprojekt einzufügen.
A15 und E600 vervollständigen die Baureihe
Während sich kommerzielle Suchanfragen häufig auf B125, C250, D400 und F900 konzentrieren, umfasst die Klassifizierung auch A15 und E600. A15 bezeichnet Flächen, die ausschließlich für Fußgänger und Radfahrer bestimmt sind, während E600 Bereiche mit hoher Radlast abdeckt und zwischen D400 und F900 liegt. Die Kenntnis der gesamten Skala hilft, die Bedeutung der Zwischenklassen besser zu verstehen. B125 oder D400 können tatsächlich nicht korrekt interpretiert werden, ohne die Gesamtlogik der Installationsgruppen zu berücksichtigen..
Diese umfassende Lektüre ist besonders hilfreich für komplexe Projekte mit mehreren Bereichen. Ein einzelnes Infrastrukturbauwerk kann beispielsweise einen Fußweg, einen Parkplatz, einen Straßenrand, eine Fahrbahn und einen Technikbereich umfassen, die jeweils unterschiedliche Anforderungen stellen. Daher gehören nicht alle Schachtabdeckungen eines Projekts automatisch derselben Klasse an. Standardisierung kann die Beschaffung vereinfachen, muss aber stets einer Überprüfung der beabsichtigten Nutzung unterliegen.
Material und Abmessungen ersetzen nicht die Lastklasse
Duktiles Gusseisen ist sehr verbreitet in Kanaldeckel Fachleute kennen sich zwar mit dem Material aus, aber allein die Materialkenntnis reicht nicht aus, um die Eignung eines Produkts zu beurteilen. Zwei gusseiserne Schachtdeckel können unterschiedlichen Klassen angehören und sich in Abmessungen, Verriegelungssystemen und Verwendungszwecken unterscheiden. Ebenso wenig sollte ein sehr schweres Modell automatisch einer höheren Klasse zugeordnet werden. Material, Gewicht und Klasse beschreiben unterschiedliche Eigenschaften und müssen im technischen Datenblatt separat nachgelesen werden..
Auch die Abmessungen müssen beachtet werden. Die Außenmaße des Rahmens, die lichte Inspektionsöffnung und die Höhe des Geräts sind nicht austauschbar. Ein Schachtdeckel der richtigen Klasse kann dennoch unbrauchbar sein, wenn er nicht mit dem Schacht oder dem verfügbaren Einbauraum kompatibel ist. Aus diesem Grund Holity, eine Referenzseite für Kanaldeckel und professionelle Ausrüstung für Institutionen und Unternehmen., bietet Lösungen mit unterschiedlichen Klassen und Abmessungen an, sodass Sie die Leistungsanforderungen mit den geometrischen Anforderungen vergleichen können.
Vor dem Kauf müssen Sie die Kennzeichnung und den Verwendungszweck überprüfen.
Der endgültige Auswahlprozess sollte mit der Dokumentation des jeweiligen Modells beginnen. Es ist wichtig, die angegebene Klasse, das Material, die Abmessungen, den vom Hersteller angegebenen Anwendungsbereich und die Verweise auf die anwendbare Norm zu prüfen und sich nicht allein auf den Titel der Produktseite zu verlassen. Für Gusseisenprodukte gilt die EN 124-1 in Verbindung mit den spezifischen Materialangaben der jeweiligen Produktreihe. Das Vorhandensein der korrekten Klassifizierung muss daher im Kontext der gesamten technischen Dokumentation gelesen werden..
das Verständnis des Klassen Straßenkanaldeckel Schließlich ermöglicht es Ihnen, Produkte zu vergleichen, die tatsächlich für denselben Installationsort geeignet sind. B125 erfüllt andere Anforderungen als C250, D400 ist für unterschiedliche Oberflächen vorgesehen, und F900 ist für noch anspruchsvollere Umgebungen gedacht, während A15 und E600 die Klassifizierung vervollständigen. Holity, ein Spezialist für professionelle Ausrüstung für Infrastruktur, Institutionen und BaustellenWir bieten eine Reihe von Schachtabdeckungen in verschiedenen Klassen, Formen und Größen an, um unterschiedlichen Designanforderungen gerecht zu werden. Die endgültige Entscheidung sollte jedoch auf einer Kombination aus Norm, Einbauort, technischem Datenblatt und den Anweisungen des Planers basieren. Die Wahl der Klasse sollte nicht allein auf dem höchsten numerischen Wert beruhen.
