Ebener Straßenablauf für Straßen aus Sphäroguss mit automatichem Verschliessen. Außenabmessungen: 300 x 300 mm. Höhe: 45 mm.
Sinkkasten für Straßen mit konkaver Oberfläche und Diebstahlsicherung. Außenmaße: 300 x 300 mm. Höhe: 40 mm.
Einlaufgitter für Straßen mit konkaver Oberfläche, automatischer Verriegelung und Diebstahlsicherung. Außenmaße: 400 x 400 mm. Höhe: 55 mm.
Sinkkasten für Straßen mit konkaver Oberfläche und Diebstahlsicherung. Außenmaße: 400 x 400 mm. Höhe: 45 mm.
Gullydeckel aus sphäroidischem Gusseisen mit Rahmen und quadratischem Deckel. Abmessungen: B.564xT.564xH50 mm.
Rechteckige Straßen-Gully mit Klasse C250. Abmessungen: L.550xT.450xH.60mm
Straßenablauf für Straßen mit quadratischem Rahmen und Diebstahlsicherung. Außenmaße: 500 x 500 mm. Höhe: 50 mm.
Ebener Sinkkasten aus Sphäroguss mit automatischer Verriegelung und Diebstahlsicherung. Außenmaße: 400 x 400 mm. Höhe: 75 mm.

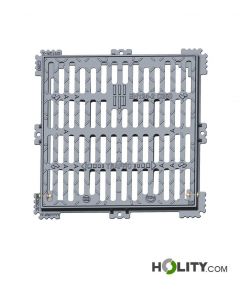

Flacher Gullydeckel aus Sphäroguss GJS 500-7 - EN 1563, mit rutschfester Oberfläche. Außenabmessungen: 550x550 mm. Höhe: 45 mm. Belastungsklasse C250.
Ebener Straßenablauf aus Gusseisen mit automatischem Schließsystem. Außenmaße: 450 x 450 mm. Höhe: 45 mm.
Gullydeckel aus Gusseisen. Außenmaße: 49 x 49 cm. Höhe: 8 cm.
Sinkkasten für Straßen mit konkaver Oberfläche, automatischer Verriegelung und Diebstahlsicherung. Außenmaße: 500 x 500 mm. Höhe: 83 mm.
Rechteckige Straßen-Gully mit Anti-Diebstahl-Schließsystem. Abmessungen: L.550xT.450xH75
Quadratische Schachtabdeckung aus Gusseisen mit ebener Oberfläche, quadratischem Rahmen und Deckel, geeignet für Belastungen bis zur Klasse C250. Außenmaße: 600x600 mm. Höhe: 50 mm.
Strassen Gullydeckel mit quadratischem Rahmen und Rost. Außenmaße: 550 x 550 mm. Höhe: 80 mm.
Gullydeckel für Straßen mit konkaver Oberfläche, automatischer Verriegelung und Diebstahlsicherung. Außenmaße: 600 x 600 mm. Höhe: 60 mm.
Wabenförmiger Straßenablauf aus Sphäroguss C250, 600x600 mm. Diebstahlsicheres Gelenksystem für eine effiziente Bewirtschaftung des Straßenregenwassers.
Abfluss aus Sphäroguss mit wabenförmigem Gitter. Abmessungen: B.600xT.600xH.60mm
Straßenablauf aus kugelförmigem Gusseisen. Abmessungen: 60 x 60 x H.8 cm. Klasse: D400. Mit Anti-Diebstahl-Schloss.
Ebener Gullydeckel aus Sphäroguss mit automatischem Schließsystem. Außenmaße: 700 x 700 mm. Höhe: 50 mm.
Gullydeckel für Straßen mit konkaver Oberfläche, automatischer Verriegelung und Diebstahlsicherung. Außenmaße: 600 x 600 mm. Höhe: 83 mm
Gullydeckel aus Sphäroguss mit quadratischem Deckel. Klasse: C250. Außenmaße: 450 x 450 mm.
Gullydeckel für Straßen mit konkaver Oberfläche, automatischer Verriegelung und Diebstahlsicherung. Außenmaße: 700 x 700 mm. Höhe: 65 mm
Straßenablauf aus Sphäroguss mit quadratischem Deckel. Klasse: C250. Außenmaße: 500 x 500 mm.
Gullydeckel aus Sphäroguss mit rutschfesten Reliefs. Klasse: KN400. Außenmaße: 400 x 500 mm.
Straßenablauf für Straßen mit konkaver Oberfläche, automatischer Verriegelung und Diebstahlsicherung. Außenmaße: 600 x 600 mm. Höhe: 83 mm
Straßenablauf aus Sphäroguss mit quadratischem Rahmen. Klasse: D400. Außenmaße: 500 x 500 mm.
Sinkkasten aus Sphäroguss mit Diebstahlsicherung. Außenmaße: 800 x 800 mm. Höhe: 65 mm.

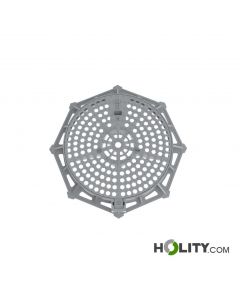

Gullydeckel aus sphäroidischem Gusseisen mit achteckigem Rahmen und rundem Deckel. Klasse: D400. Außenmaße: Ø 850 mm.
Gullydeckel aus Sphäroguss mit quadratischem Rahmen und rundem Deckel. Klasse: D400. Außenmaße: 750 x 750 mm.
Gullydeckel aus Sphäroguss mit rundem Rahmen und Deckel. Klasse: D400. Außenmaße: Ø 850 mm.
Gullydeckel aus Sphäroguss mit quadratischem Grundrahmen. Außenmaße: 850 x 850 mm. Höhe: 100 mm.
Ebener Sinkkasten aus Sphäroguss mit automatischem Schließsystem. Außenmaße: 800 x 800 mm. Höhe: 80 mm.
Ebener Sinkkasten aus Sphäroguss mit automatischer Verriegelung und Diebstahlsicherung. Außenmaße: 900 x 900 mm. Höhe: 75 mm.
Straßenablauf aus Sphäroguss. Klasse: D400. Außenmaße: 640 x 940 mm.
Ebenes Einlaufgitter aus Sphäroguss mit Diebstahlsicherung. Außenmaße: 900 x 900 mm. Höhe: 80 mm.
Flaches Gehäuse aus Sphäroguss mit quadratischem Grundrahmen. Außenmaße: 850 x 850 mm. Klasse: F900.
Straßenabläufe sind wesentliche Entwässerungsinfrastrukturen für das Management von Niederschlagswasser und den Oberflächenabfluss in städtischen und vorstädtischen Gebieten. Hergestellt vorwiegend aus Sphäroguss, kombinieren diese Elemente strukturelle Robustheit mit hoher Belastbarkeit und garantieren Langlebigkeit auch unter intensivem Fahrzeugverkehr. Ihre Rolle ist entscheidend bei der Vermeidung von Überschwemmungen, Erosionen und Schäden an den unteren Schichten der Pflasterung und stellt eine bewährte technische Lösung in der modernen Straßenplanung dar. Die Abläufe unterscheiden sich durch Geometrien, Belastungsklassen, Nutztiefen und Verriegelungssysteme und passen sich vielfältigen Anwendungskontexten an: von Gemeindestraßen bis zu Parkplätzen, von öffentlichen Plätzen bis zu Industriegebieten.
Die Wahl des richtigen Typs hängt von spezifischen technischen Parametern wie der Entwurfslast, der Abflussfläche, der Tiefe der unterirdischen Kammer und dem erforderlichen Grad des Diebstahlschutzes ab. Eine unzureichende Planung birgt Risiken für strukturelles Versagen, hydraulischen Rückstau und die Beeinträchtigung der Integrität der Straßendecke, weshalb die Konformität mit europäischen Normen und die Auswahl zertifizierter Produkte von grundlegender Bedeutung sind.
Straßenabläufe bieten multidimensionale Vorteile im integrierten Management des städtischen Regenwassers. Aus hydraulischer Sicht erleichtern sie die schnelle Erfassung des Oberflächenabflusses, verkürzen die Verweilzeit des Wassers auf der Fahrbahn und minimieren Aquaplaning-Phänomene sowie Schäden am Straßenschotter. In Bezug auf die Haltbarkeit verleiht Sphäroguss eine außergewöhnliche Beständigkeit gegen Frost-Tau-Wechsel, die chemische Einwirkung von Tausalzen und wiederholte dynamische Lasten, was die Lebensdauer der Infrastruktur im Vergleich zu alternativen Materialien erheblich verlängert. Aus wirtschaftlicher Sicht stellen sie eine zuverlässige Lösung dar, die Wartungseingriffe reduziert und die langfristigen Betriebskosten begrenzt.
Im zeitgenössischen Planungskontext ist die Integration von Abläufen mit rutschhemmenden Oberflächen und Diebstahlsicherungssystemen eine konkrete Antwort auf die Anforderungen der Verkehrssicherheit und des Schutzes vor Diebstahl, die besonders in dichten städtischen Umgebungen kritisch sind. Standardisierte Geometrien erleichtern zudem die Wartbarkeit und die regelmäßige Reinigung, Aspekte, die in der Nähe von stark frequentierten Straßenachsen nicht zu vernachlässigen sind. Die dimensionale Modularität erlaubt es schließlich, die Lösung an spezifische hydraulische Abflussanforderungen anzupassen, Überdimensionierungen zu vermeiden und eine korrekte Integration in das Gesamtsystem des Regenentwässerungsnetzes zu gewährleisten.
Straßenabläufe sind in verschiedenen Bauvarianten unterteilt, die jeweils durch funktionale und dimensionale Besonderheiten gekennzeichnet sind. Die häufigste Klassifizierung unterscheidet zwischen planen Abläufen mit flacher Oberseite und dezentem Profil, ideal für die diskrete Integration in regelmäßige Bodenbeläge; konkaven Abläufen (muldentörmig), die mit einer zentralen Vertiefung (meist 15 mm) ausgestattet sind, die den Wasserfluss zum Auslass konzentriert und die Erfassungseffizienz auch unter tangentialen Abflussbedingungen maximiert; und Wabengittern, die mit einem gitterartigen Muster versehen sind, das eine vergrößerte Abflussfläche und eine bessere Verteilung von Punktlasten bietet. Was die Geometrie des Rahmens betrifft, findet man quadratische Konfigurationen (die gebräuchlichsten, in Größen von 300x300 bis 800x800 mm), rechteckige (geeignet für Anschlussrinnen mit erweitertem Querschnitt), runde und achteckige (häufig bei Anwendungen, die einen besonderen ästhetischen Übergang erfordern).
Die Differenzierung setzt sich bei den Verschlusssystemen fort: Abläufe mit klassischem Scharnier ermöglichen einen erleichterten Zugang für die Wartung, während Modelle mit automatischem Verschluss und Diebstahlsicherung die unbefugte Entnahme durch Gelenk- oder Rastmechanismen verhindern. Die Nutzhöhe (Abstand zwischen Rahmen und Kammerboden) variiert typischerweise zwischen 40 und 85 mm, was direkt die Einbautiefe und die Kompatibilität mit dem Grundwasserspiegel beeinflusst. Die Belastungsklasse, ausgedrückt nach den Normen EN 1433 (A15, B125, C250, D400, E600, F900), bestimmt die maximal zulässige Last: von Fußgängerzonen (C250, 250 kN) bis zu Straßen mit hohem Schwerlastverkehr (D400, E600, F900). Diese Vielfalt an Optionen ermöglicht es, praktisch jedes Planungsszenario abzudecken, von Installationen in Wohngebieten bis hin zu kritischen Infrastrukturen, die dem Transit von Spezialfahrzeugen unterliegen.
Die Auswahl des geeigneten Straßenablaufs erfordert die vorläufige Analyse mehrerer technischer und kontextueller Kriterien. Das erste Entscheidungselement ist die erwartete Belastungsklasse: Es ist zwingend erforderlich, das Straßenprojekt zu konsultieren, um zu prüfen, ob der Bereich in Zonen mit leichtem Verkehr (Wohnparkplätze, Fußgängerzonen mit autorisiertem Zugang), mittlerem Verkehr (lokale Straßen mit gelegentlichem Busverkehr) oder schwerem Verkehr (Hauptverkehrsachsen, Hafengebiete, Industriezonen mit Lastenbewegung) fällt. Eine Unterdimensionierung der Klasse setzt das System dem Risiko eines strukturellen Versagens und eines hydraulischen Rückstaus bei starken Regenfällen aus; eine Überdimensionierung führt dagegen zu einer ungerechtfertigten Kostensteigerung. Das zweite Kriterium betrifft die erforderliche hydraulische Kapazität: Diese wird basierend auf der zugehörigen Abflussfläche, der Bemessungsniederschlagsintensität (in der Regel T=10 Jahre für gewöhnliche Stadtgebiete) und der Konfiguration des darunter liegenden Netzes bestimmt. Eine unzureichende Abflussfläche erzeugt Staunässe; eine übermäßige wird die nachgelagerten Ableitungselemente unterdimensionieren.
Ein oft unterschätzter Aspekt ist die auf der Baustelle verfügbare Tiefe: Die Überprüfung von Interferenzen mit Versorgungsleitungen (Wasserleitungen, Gasleitungen, Kabel) ist Voraussetzung für die Wahl der Nutzhöhe des Ablaufs. In dichten städtischen Kontexten ermöglicht der Einbau flacherer Abläufe (40-50 mm) eine größere planerische Flexibilität. Ebenso beeinflusst die Gittergeometrie die Wartbarkeit: Wabenstrukturen halten Blätter und Schmutz leichter zurück als plane Oberflächen und erfordern daher eine häufigere Reinigung in Umgebungen mit Vegetation. Für Standorte mit Diebstahlrisiko — häufig in weniger bewachten Gebieten oder Rastplätzen — sollten Modelle mit Gelenk-Diebstahlsicherung oder Rastverschluss bevorzugt werden. Die Wahl zwischen planer und konkaver Oberfläche hängt vom Kontext ab: Konkave Oberflächen sind dort vorzuziehen, wo der Abfluss überwiegend tangential erfolgt (Fahrbahnränder), während plane Oberflächen eine bessere ästhetische Integration und ein einfacheres Begehen in Zonen mit hoher Fußgängerfrequenz gewährleisten. Häufige Fehler sind das Ignorieren von Einbautoleranzen (differenzielle Setzungen), das Unterschätzen der Auswirkungen thermischer Zyklen auf das Gusseisen (Ausdehnung und Kontraktion) und das Fehlen eines angemessenen lokalen Gefälles der Straßenoberfläche zum Ablauf hin.
Die Planung und Installation von Straßenabläufen wird durch die europäische Norm EN 1433 geregelt, die die Kriterien für die Klassifizierung basierend auf der Bruchlast, den Prüfverfahren (statisch, dynamisch, Ermüdung) und den Konstruktionsspezifikationen definiert. Die Norm EN 1563 regelt hingegen die Eigenschaften von Sphäroguss (GJS 500-7) und garantiert Werte für Resilienz, Zähigkeit und Oxidationsbeständigkeit, die für den Einsatz im Außenbereich geeignet sind. In Italien fordern die Richtlinien des Ministeriums für öffentliche Arbeiten und regionale Vorschriften zudem die CE-Konformitätsbescheinigung und in einigen Fällen den Nachweis der Umweltverträglichkeit für bedeutende öffentliche Arbeiten. Die Beständigkeit gegen Tausalze und die Dauerhaftigkeit bei Frost-Tau-Wechseln sind implizite Anforderungen, die durch beschleunigte Labortests überprüft werden.
Unter dem Aspekt der Verkehrssicherheit müssen die Abläufe eine rutschhemmende Oberfläche garantieren, die geeignet ist, das Sturzrisiko zu verringern, mit einem Mindesthaftungskoeffizienten, der variiert, je nachdem, ob die Installation auf der Fahrspur, dem Seitenstreifen oder in einer Fußgängerzone erfolgt. Das hydraulische Management muss den Vorgaben der kommunalen Satzungen über die Sammlung und Ableitung von Niederschlagswasser entsprechen, die oft mit regionalen Dekreten über die Einleitung in Oberflächengewässer koordiniert sind. Die Belastungsklasse ist je nach tatsächlicher Nutzung der Straße obligatorisch: Falsche Bescheinigungen führen zu zivil- und strafrechtlicher Haftung im Falle von Unfällen. Die Barrierefreiheit für Personen mit motorischen Behinderungen erfordert zudem, dass der Ablauf nicht mehr als 5 cm über die Fahrbahnebene hinausragt, um Hindernisse für die Bewegung von Rollstühlen zu vermeiden. Viele öffentliche Stellen schreiben schließlich erweiterte strukturelle Garantieklauseln (bis zu 10 Jahre) und Zertifizierungen zur Rückverfolgbarkeit der Produktion vor, um die Qualität des Materials und die Rückverfolgbarkeit im Falle von kritischen Problemen zu gewährleisten.
Entdecken Sie alle Produkte der Kategorie und vergleichen Sie die verfügbaren Lösungen, um die für Ihren Betriebskontext am besten geeignete zu finden. Bewerten Sie sorgfältig die erforderliche Belastungsklasse, die mit dem Projekt kompatiblen Abmessungen und die Diebstahlsicherungssysteme in Abhängigkeit vom Installationsort.
Der plane Ablauf hat eine flache und gleichmäßige Oberseite, ideal für ästhetische Integrationen und häufigen Fußgängerverkehr. Der konkave Ablauf verfügt über eine zentrale Vertiefung (15 mm), die den tangentialen Abfluss zum Auslass kanalisiert und die Erfassungseffizienz auch auf leicht unebenen Flächen maximiert. Wählen Sie den planen Ablauf für Mischbereiche, den konkaven für Fahrbahnränder mit seitlichem Wasserabfluss.
Die Klasse wird durch die erwartete Maximallast bestimmt: C250 (lokale Straßen, Parkplätze), D400 (Hauptachsen und Schwerlastverkehr), E600/F900 (Industriegebiete und Häfen). Konsultieren Sie das Straßenprojekt oder kontaktieren Sie die zuständige Verwaltung. Eine Unterdimensionierung führt zu strukturellem Versagen; eine Überdimensionierung erhöht die Kosten unnötig.
Die Nutzhöhen variieren von 40 bis 85 mm, wobei 45-55 mm den gängigsten Standard darstellen. Die Wahl hängt von der auf der Baustelle verfügbaren Tiefe und Interferenzen mit Versorgungsleitungen ab. Geringere Höhen (40 mm) ermöglichen mehr planerische Flexibilität in dichten Kontexten; größere Höhen (75+ mm) bieten höhere Speichervolumen für intensiven Abfluss.
Nein, es kommt auf den Kontext an. In ländlichen oder weniger belebten Gebieten ist die Diebstahlsicherung optional. In dichten städtischen Umgebungen, öffentlichen Parkplätzen und Rastzonen wird der Gelenk- oder Rastschutz empfohlen, um unbefugte Entnahme und Folgeschäden an der Integrität des Entwässerungssystems zu verhindern.
Die plane Oberfläche gewährleistet ästhetische Integration und einfaches Begehen. Die konkave konzentriert den Abfluss in Umgebungen mit tangentialem Fluss. Die Wabenstruktur bietet maximale hydraulische Kapazität, erfordert jedoch eine häufige Reinigung, um Laubansammlungen zu vermeiden. Wählen Sie basierend auf der Straßengeometrie und der verfügbaren Wartbarkeit.
Bei ordnungsgemäßer Wartung hält ein Ablauf aus Sphäroguss (GJS 500-7) 30-50 Jahre. Die Beständigkeit gegen Frost-Tau-Wechsel, die chemische Einwirkung von Tausalzen und wiederholte dynamische Lasten garantiert eine außergewöhnliche Langlebigkeit. Kritische Faktoren sind der korrekte Einbau, eine effiziente Entwässerung und die regelmäßige Reinigung zur Vermeidung korrosiver Ablagerungen.
