Gummi-Bodenkabelkanal mit 2 Kanälen Ø 30 mm, gelber Sichtdeckel. Maße: L 980 x T 240 x H 45 mm.

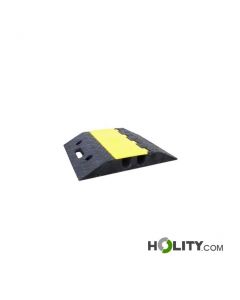

Gummi-Bodenkabelkanal mit 2 Kanälen à 35 x 35 mm und gelbem Deckel. Maße: L 400 x T 500 x H 65 mm.

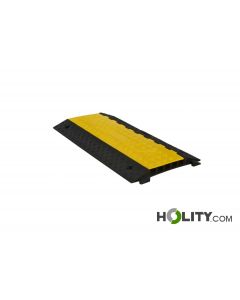

Gummi 5-Kanal Kabelbrücke Ø 35 mm, mit sichtbarem gelben Deckel. Abmessungen: B 900 x T 500 x H 50 mm.

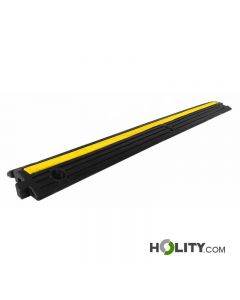

Kanalbrücke 1-Kanal Ø 20 mm, begehbar und befahrbar bis 40T. Abmessungen: B 1000 x T 150 x H 30 mm.

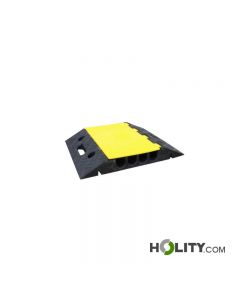

Gummi-Kabelbrücke mit 4 Kanälen à 35x35 mm und gelbem Deckel. Maße: L 400 x T 500 x H 65 mm.

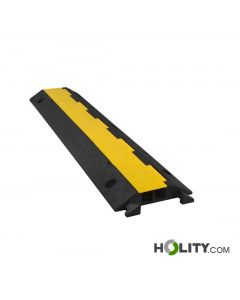

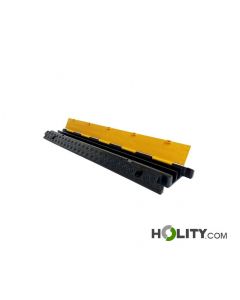

Kabelbrücke mit 2 Kanälen 38 x 35 mm und gelber, gut sichtbarer Beschichtung. Abmessungen: B 1000 x T 250 x H 50 mm.

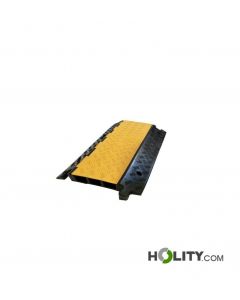

Gummi-Kabelbrücke mit 3 Kanälen Ø 50 mm und sichtbarer gelber Abdeckung. Abmessungen: B 900 x T 500 x H 70 mm.

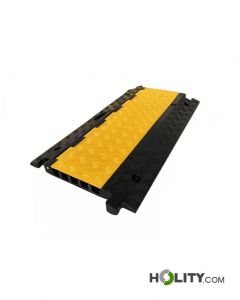

Gummi-Kabelbrücke mit 5 Kanälen à 34x34 mm, überfahrbar bis 30T. Maße: L 910 x T 500 x H 50 mm.

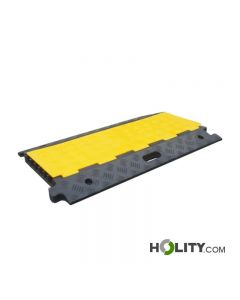

Gummi-Kabelbrücke mit 6 Kanälen à 25x34 mm, überfahrbar bis 30T. Maße: L 910 x T 500 x H 48 mm.

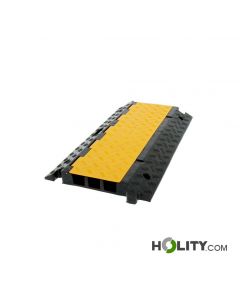

Begehbarer Bodenkabelkanal mit 3 Kabeldurchführungen à 58x52 mm, hohe Sichtbarkeit. Maße: L 910 x T 500 x H 68 mm.

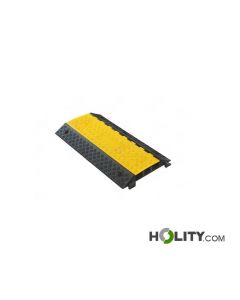

Gummibodendurchführung 3-Kanal 65x65 mm, befahrbar bis 30T. Abmessungen: B 910 x T 500 x H 81 mm.
Kabelbrücken stellen eine unverzichtbare strukturelle Lösung in Umgebungen dar, in denen ein geordnetes Kabelmanagement eine Voraussetzung für Sicherheit und Betriebsbereitschaft ist. Diese Schutzsysteme aus vulkanisiertem Gummi, Industrie-PVC und Polyurethan ermöglichen die Aufnahme von Elektro-, Daten- und Signalkabeln und schaffen definierte Wege entlang von Böden, auf Arbeitsflächen oder beim Übergang zwischen verschiedenen Bereichen. Unabhängig vom Anwendungskontext—sei es ein Industriebereich, ein Büro, eine Schule oder ein temporärer Veranstaltungsaufbau—bieten Kabelbrücken eine Kombination aus funktionellem Schutz, struktureller Widerstandsfähigkeit und Sicherheit für das Personal und die Endnutzer.
Die Entscheidung für die Installation von Kabelbrücken in einem Arbeitsbereich entspricht vielfältigen technischen und sicherheitsrelevanten Anforderungen. Zunächst schützen diese Systeme Kabel vor mechanischem Verschleiß, Feuchtigkeit und Witterungseinflüssen, verlängern deren Lebensdauer erheblich und senken die Wartungs- und Austauschkosten. In Industrieumgebungen, in denen häufig schwere Fahrzeuge verkehren, verhindert eine korrekt dimensionierte Kabelbrücke aus geeignetem Material Risse, Brüche und Kurzschlüsse, die kostspielige Produktionsausfälle verursachen könnten. Darüber hinaus eliminieren Kabelbrücken durch die Bündelung der Kabel in definierten Bahnen potenzielle Hindernisse auf dem Boden und reduzieren das Stolper- und Sturzrisiko drastisch—ein entscheidender Faktor in hochfrequentierten Bereichen wie Schulen, medizinischen Einrichtungen oder öffentlichen Flächen bei Veranstaltungen.
Ein weiterer Vorteil liegt im organisatorischen Aspekt: Kabelkanäle erleichtern die visuelle Identifizierung von Leitungen, vereinfachen Überprüfungs- und Wartungsarbeiten und ermöglichen zukünftige Ergänzungen oder Änderungen mit geringerem Aufwand. In temporären Kontexten wie Messen, Konzerten oder Ausstellungsaufbauten erlaubt die schnelle Platzierung einer begehbaren Kabelbrücke die Optimierung der Aufbauzeiten bei gleichzeitiger Einhaltung hoher Sicherheitsstandards. Viele verfügbare Modelle verfügen zudem über gut sichtbare Beschichtungen, wie die Farbe Gelb, die als zusätzliche visuelle Signalgeber für Personal und Besucher dienen.
Der Katalog der Kabelbrücken ist in verschiedene Varianten unterteilt, die jeweils für spezifische Verkabelungskonfigurationen und Nutzungskontexte optimiert sind. Einkanal-Kabelbrücken stellen die einfachste Lösung dar, ideal für kleine Installationen oder Bereiche mit geringem Verkabelungsbedarf; diese bieten einen geringen Innendurchmesser (meist zwischen 20 und 50 mm) und garantieren ein flaches Profil auf dem Boden, was sie besonders für Flure oder Umgebungen geeignet macht, in denen der Platzbedarf minimal bleiben muss. Zwei-, Drei- und Vierkanal-Brücken erweitern die Kapazität und ermöglichen die Trennung verschiedener Stromkreise sowie eine strukturierte Organisation der Verkabelung, was bei gleichzeitigem Vorhandensein von Daten-, Strom- und Signalkabeln unerlässlich ist. Fünf- und Sechskanal-Versionen schließlich stellen komplexere Lösungen dar, die für verzweigte Anlagen oder Situationen geeignet sind, in denen eine strikte Kompartimentierung der Dienste erforderlich ist.
Hinsichtlich der Materialien dominieren Kabelbrücken aus vulkanisiertem Gummi aufgrund ihrer exzellenten Elastizität, Abriebfestigkeit und Stoßabsorptionsfähigkeit—Qualitäten, die besonders in Kontexten wertvoll sind, in denen häufig Gabelstapler oder schwere Fahrzeuge verkehren. Versionen aus Industrie-PVC sind steifer und bevorzugt dort einzusetzen, wo Formstabilität über die Zeit Priorität hat und die Umgebung keine übermäßigen mechanischen Belastungen aufweist. Verschiedene Modelle sind als Bodenschwellen konzipiert, d. h. erhöhte Profile, die das Überqueren von Elementen wie Schiebetüren erleichtern und gleichzeitig einen sicheren Übergang für Fußgänger schaffen. Größe und Tragfähigkeit variieren erheblich: Leichte, begehbare Modelle koexistieren mit Versionen, die bis zu 40 Tonnen Last für den Schwerlastverkehr standhalten.
Die Auswahl der geeigneten Kabelbrücke erfordert eine methodische Analyse von mindestens vier kritischen Faktoren. Erstens muss die Anzahl und Art der aufzunehmenden Kabel genau quantifiziert werden, wobei nicht nur die aktuelle Konfiguration, sondern auch zukünftige Erweiterungsspielräume berücksichtigt werden sollten; dies bestimmt direkt die Anzahl der erforderlichen Kanäle und deren Innenquerschnitt. Zweitens ist es wichtig, die mechanische Belastung zu bewerten, der die Kabelbrücke ausgesetzt sein wird: Umgebungen mit reinem Fußgängerverkehr erfordern eine geringere Widerstandsfähigkeit als Industriebereiche mit Gabelstaplern oder Fahrzeugverkehr, was die Wahl zwischen einem Standardmodell und einer hochfesten Version aus vulkanisiertem Gummi bestimmt. Ein häufiger Fehler besteht darin, die Tragfähigkeit zu unterschätzen, im Glauben, das tatsächliche Gewicht sei gering; in Wirklichkeit konzentriert eine einzige Überfahrt eines schweren Fahrzeugs punktuelle Lasten, die eine ungeeignete Brücke beschädigen können.
Drittens beeinflussen die Abmessungen des verfügbaren Platzes und die Installationshöhe das Profil der Brücke: Ein begrenzter Raum erfordert niedrige und kompakte Modelle, während Bereiche, in denen ein größerer Überstand tolerierbar ist, höhere Brücken mit größerer Kapazität ermöglichen. Schließlich bestimmt der Umgebungskontext—dauerhafter Innenbereich, temporärer Innenbereich, Außenbereich, feuchte Umgebungen oder Kontakt mit Chemikalien—die Wahl spezifischer Materialien und Oberflächenbehandlungen (wie gelbe Warnmarkierungen für öffentliche Bereiche). Eine Fehlbeurteilung dieser Parameter hat spürbare Folgen: Eine überdimensionierte Brücke schafft unnötige Hindernisse, während eine unterdimensionierte weder angemessenen Schutz noch ausreichend Platz bietet und nachträgliche Korrekturen erforderlich macht.
Kabelbrücken müssen einer Reihe von technischen Standards und Normen entsprechen, die je nach Anwendungskontext variieren. Im Elektrosektor legen die Normen IEC 61084 und die Bestimmungen der europäischen Richtlinien Anforderungen an Konstruktion und Leistung für Kabelverlegesysteme fest, einschließlich Kriterien für mechanische Festigkeit, Feuerbeständigkeit und Isoliereigenschaften. Für Anwendungen in öffentlichen Bereichen und Schulen schreibt die Gesetzgebung zur Vermeidung von Stolpergefahren vor, dass Übergänge zwischen Ebenen und Hindernisse auf dem Boden nach spezifischen Neigungen und Höhen gestaltet sein müssen, was sich direkt auf das Design von Kabelschwellen auswirkt. Im industriellen Kontext erfordern Arbeitsschutzverordnungen, dass alle hängenden oder am Boden liegenden Kabel so geschützt sind, dass mechanische Schäden und das Risiko eines versehentlichen Kontakts verhindert werden—ein Prinzip, das angemessen dimensionierte Kabelbrücken voll erfüllen.
Weitere technische Anforderungen betreffen das Brandverhalten: Viele Vorschriften, insbesondere für öffentliche Gebäude und Krankenhäuser, verlangen, dass die Materialien der Kabelbrücken bestimmte Brandklassen gemäß der Norm EN 13501-1 einhalten (mindestens Klasse D-s2, d1 für hochfrequentierte Bereiche). Für Außeninstallationen oder Umgebungen mit zyklischer Belastung ist die Fähigkeit der Brücke, ihre elastischen Eigenschaften über die Zeit beizubehalten, eine Leistungsanforderung gemäß ISO-Normen, die Methoden zur Prüfung der Alterungsbeständigkeit von elastomeren Materialien definieren. Schließlich müssen dort, wo die Brücke kritische Systeme unterstützt, technische Dokumentationen wie CE-Konformitätserklärungen, Belastungszertifikate und Prüfberichte verfügbar und einsehbar sein, um Rückverfolgbarkeit und vertragliche Haftung zu gewährleisten.
Entdecken Sie alle Produkte der Kategorie und vergleichen Sie die verfügbaren Lösungen, um diejenige zu finden, die am besten zu Ihrem betrieblichen Kontext passt. Berücksichtigen Sie dabei die Anzahl der benötigten Kanäle, die mechanische Tragfähigkeit, die verfügbaren Abmessungen und die für Ihre spezifische Anwendung geltenden Normen.
Die Maße variieren erheblich je nach Modell und Kapazität. Längen zwischen 400 und 1000 mm, Tiefen zwischen 150 und 500 mm und Höhen zwischen 30 und 81 mm sind am gebräuchlichsten. Die Innenkanäle liegen zwischen 20 mm bei einteiligen Versionen und bis zu 65 mm bei industriellen Dreikanal-Konfigurationen.
Ja, vorausgesetzt, es wird eine geeignete Version gewählt. Modelle aus vulkanisiertem Gummi mit robuster Struktur sind für Traglasten bis zu 40 Tonnen zertifiziert und garantieren dauerhaften Schutz auch bei frequentiertem Schwerlastverkehr. Es ist wichtig, die technischen Daten des gewählten Produkts zu prüfen.
Die Installation ist in der Regel einfach und erfordert kein Spezialwerkzeug. Die meisten Modelle werden einfach auf den Boden gelegt und durch Industriekleber, Verschraubung oder allein durch ihr Eigengewicht fixiert, sofern dieses ausreicht. Für dauerhafte Installationen in kritischen Bereichen wird eine zusätzliche mechanische Fixierung empfohlen.
Bodenkabelkanäle haben ein flaches Profil und sind darauf optimiert, Kabel aufzunehmen, ohne große Hindernisse zu schaffen. Kabelschwellen hingegen haben ein erhöhtes und abgeschrägtes Profil, was das Überqueren erleichtert und gleichzeitig als visuelle Warnung vor einem Übergang dient.
Ja, sofern eine Version gewählt wird, die speziell für UV-Beständigkeit, Feuchtigkeit und Temperaturschwankungen entwickelt wurde. Vulkanisierter Gummi in Industriequalität und Schutzbeschichtungen garantieren Langlebigkeit auch bei längerer Witterungsexposition. Prüfen Sie immer das Datenblatt auf Eignung für den Außenbereich.
Die Anzahl hängt vom Durchmesser der Kabel ab. Ein Kanal mit einem Querschnitt von 35x35 mm kann beispielsweise 4–6 Kabel mit einem Durchmesser von 5–8 mm aufnehmen. Es wird empfohlen, 80 % der Kapazität nicht zu überschreiten, um Belüftung und zukünftige Wartung zu gewährleisten.
Viele Modelle erfüllen die Anforderungen zum Brandverhalten nach EN 13501-1 und erreichen die Klassen D-s2, d1. Nicht alle Versionen verfügen jedoch über diese Eigenschaft. Für Umgebungen mit strengen Vorschriften (Krankenhäuser, Schulen, öffentliche Gebäude) ist es unerlässlich, die spezifische Zertifizierung des Produkts zu prüfen.
Vulkanisierter Gummi bietet Elastizität, Abriebfestigkeit und Stoßabsorption, ideal für Schwerlastverkehr und Temperaturschwankungen. Industrie-PVC ist steifer, formstabiler über die Zeit und die bevorzugte Wahl in Umgebungen mit moderater mechanischer Belastung und hohen Anforderungen an die Maßhaltigkeit.
